热等静压：让材料“满血复活”的隐形冠军

01 TC4钛合金粉末的重要性

TC4钛合金，以其低密度、高比强度以及出色的生物相容性和中高温稳定性，在航空航天、军工及船舶等多个领域发挥着重要作用。然而，该合金的机械加工性能相对较差，材料成本也相对较高，加之常规成形方法存在材料利用率低、加工余量大等问题，这进一步推动了钛合金近净成形技术的发展。其中，增材制造与粉末热等静压工艺的结合，为高强度轻量化零部件的快速成型制造提供了新的可能。

粉末制备工艺

而粉末作为TC4钛合金近净成形的基础，其物性对成形件的性能有着显著影响。目前，常用的TC4钛合金粉末制备工艺包括冷壁坩埚真空感应熔炼气雾化法、电极感应熔炼气雾化法（EIGA）以及等离子旋转电极雾化法。其中，EIGA法以其优越的综合性价比在工业生产中得到了广泛应用。

电极感应熔炼气雾化法（EIGA）是一种高效的粉末制备工艺。在此过程中，TC4钛合金被制成电极棒，通过感应线圈的加热作用熔化成细小的液流。这些液流在喷盘的作用下，由高速惰性气流破碎成液滴，并迅速冷凝成粉末。该工艺具有无坩埚无导流管的特点，确保了制备出的粉末具有高纯净度。

02 热等静压工艺的优势

热等静压技术介绍

热等静压（hot isostatic pressing，HIP）技术，是一种通过惰性气体传递压力并提供保护环境的高温高压工艺。在密闭容器中，可控的高温（低于2000℃）和高压（100～200Mpa）条件下，向置于其中的部件或包套均匀施加各向同等的静压力，从而实现部件的高致密化。

此技术广泛应用于多个领域，包括TiC等硬质合金的制备与后处理、大型铸件的致密化、靶材及打印件的致密化、高温合金的内缺陷消除以及难焊接材料的扩散连接等。

工艺的应用与性能提升

热等静压成型技术，是在高温高压环境下，通过惰性气体传递均匀静压力，实现材料的高致密化。其原理在于，密闭容器中的部件或包套，在可控的高温和高压条件下，受到各向同等的静压力作用，从而有效地提高材料的致密度。这一技术不仅广泛应用于钛合金等金属材料的加工，还涉及硬质合金的制备、大型铸件的致密化等多个领域。

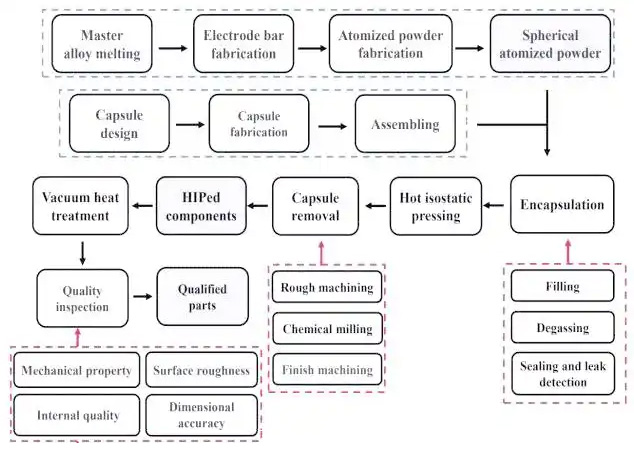

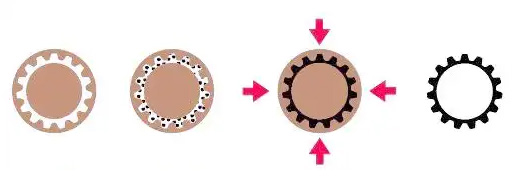

粉末热等静压（HIP）技术，巧妙地将粉末近净成形与热等静压的优异材料性能相结合，实现致密化和净近成形双重效果。

粉末制备工艺特性

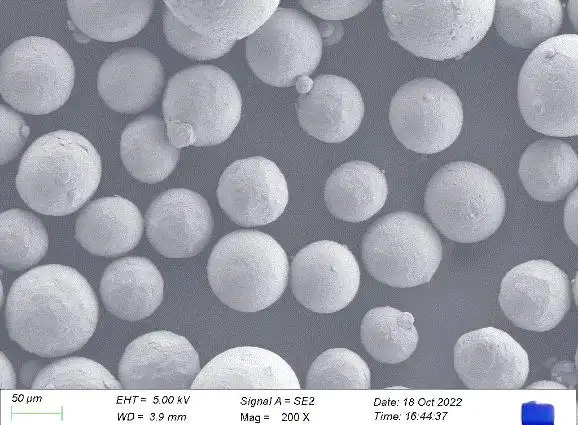

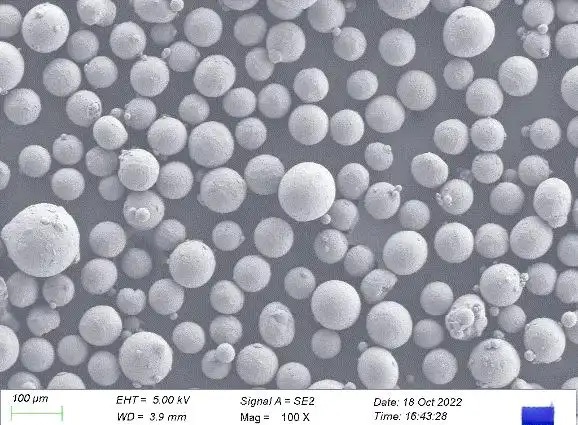

TC4钛合金粉末热等静压工艺，不仅能够有效消除工件中的缺陷，还能显著提升钛合金的力学性能，从而满足高端装备的严苛要求。此外，该工艺还能降低钛合金的生产成本，提高生产效率和材料利用率，为钛合金工艺技术的改进带来了双重收益。EIGA法制备的粉末化学成分严格遵循国标，氧含量控制严格，颗粒均匀，保证粉末的高纯度与高质量。

性能测试与对比

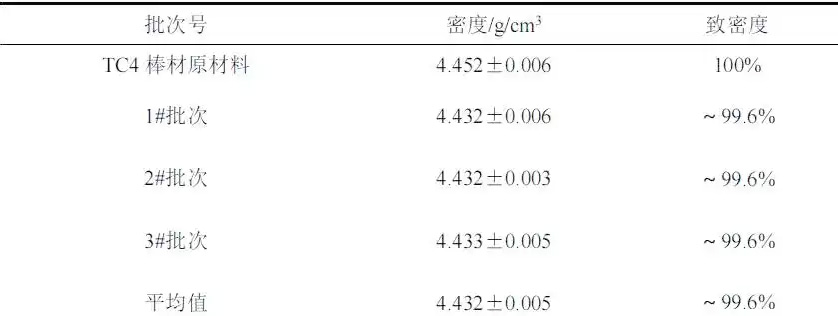

经过热等静压工艺后的TC4粉末在致密度和力学性能上表现出色，符合相关标准，为钛合金应用提供可靠支持。3个批次的粉末热等静压件均表现出色：致密度高达99.6%，确保了工件的密实性；室温力学性能稳定，完全符合锻件标准；X射线探伤结果显示，试样内部无显著缺陷。

03 实际应用与未来展望

国际应用实例

热等静压工艺在航空和军事领域取得显著应用，如美国的F14机舱与F-15龙骨接头，英国的R-R公司成功制备飞机发动机压缩机外罩。

1955年，美国成功研制出首台热等静压设备，从而诞生了热等静压工艺技术。随后，美国在航空航天工程和军事领域积极研发粉末钛合金技术，并取得了显著成果。例如，F14发动机的短舱骨架和机身支架、F-15战斗机的TC4钛合金龙骨接头，以及F18引擎的固定支架等部件，都采用了这一技术。

国内成就与进展

我国科研机构在航空和军事领域成功应用热等静压工艺，研发出多种复杂结构航空部件，展现粉末钛合金的创新工艺和应用前景。例如，航空发动机、航天器、氢泵叶轮、薄壁舱体、空气舵骨架、导弹尾翼、贮箱、涡轮盘以及潜艇潜望镜筒体等均采用了粉末钛合金技术。

民用市场的潜力

随着3D打印技术的发展，钛合金在民用市场的应用潜力逐渐显现，TC4粉末热等静压成形技术有望进一步拓展市场。目前，国内科研机构在粉末钛合金领域取得了显著进展，成功研发出众多高性能部件，这些部件已广泛应用于航空航天和军事领域。
